Устройство плитного фундамента для дома: технология, расчет и строительство своими руками

В последние годы плита стала очень популярной, особенно если возводится современный каркасный дом. Выбирая монолит, будущий владелец решает сразу две задачи. Он получает надежную опору под стены и одновременно готовое перекрытие первого этажа. В такую конструкцию еще на этапе песчаной подушки легко прячутся теплые полы и коммуникации, что существенно бережет бюджет и время. Давайте разберем устройство плитного фундамента своими руками, узнаем, на каких грунтах он применяется и каким бывает.

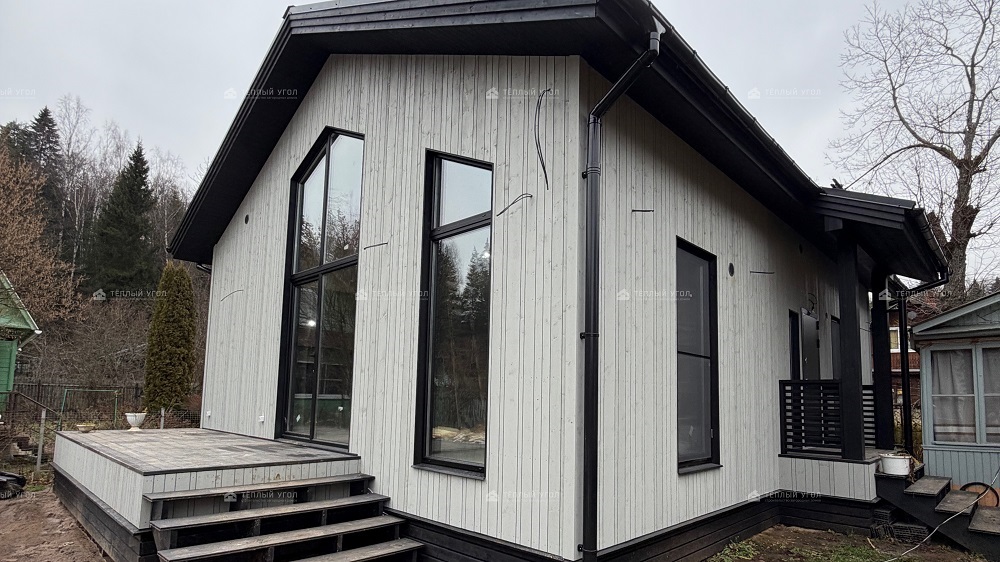

Построенный нами каркасный дом в Первомайске

На каких грунтах применяется монолитная плита и чем она хороша

В профессиональной среде монолит часто называют «плавающей плитой». Название говорит само за себя: даже при сезонных движениях слоев почвы бетонная платформа работает как единое жесткое основание. Она не изгибается и не трескается, а поднимается и опускается вместе со зданием целиком, сохраняя изначальную геометрию каркаса.

На каких грунтах плитный фундамент работает идеально

Выбирая фундамент под дом, важно отталкиваться от типа грунта, ведь природа не всегда балует нас скальными породами или идеальным сухим песком. В центральной полосе, Ленинградской области или в Москве при строительстве мы постоянно сталкиваемся с тяжелыми условиями, где другие основания просто не справляются.

На каких грунтах плитный фундамент спасает положение и зачастую будет единственно возможным вариантом:

• Высокий уровень грунтовых вод — вода может стоять буквально в полуметре от поверхности, вымывая опоры других типов.
• Влажные суглинки и глины с высокой степенью пучинистости, склонные выталкивать сваи зимой.
• Торфяники, мелкие пылеватые пески и насыпные участки со слабой несущей способностью.

Общая масса здания равномерно размазывается по всей площади подошвы. В итоге давление на землю составляет всего 0,1–0,15 кг/см². Для простоты сравнения: взрослый человек на каблуках давит на почву сильнее, чем готовая плита, несущая на себе двухэтажный каркасник.

Читайте также: Какие фундаменты подходят для каркасного дома в Ленинградской области

Плюсы и минусы плитного фундамента

Идеальных решений в строительстве не существует, поэтому честный взгляд на свойства монолита помогает трезво оценить свои планы.

Чем хорош плитный фундамент: несущая способность монолита достигает 30–40 т/м², так что запас прочности получается просто огромнейший. Одно- или двухэтажный каркасный дом на таком основании никогда не столкнется с перекосом дверных проемов или скрипом полов. Плюс ко всему, монолит держит нагрузки десятилетиями и отсекает сырость, идущую от земли.

Но учтите также и особенности, минусы плитного фундамента:

1. Отказ от подвала или погреба — сделать их под сплошным бетоном практически нереально.
2. Сложность возведения на рельефе — если уклон пятна застройки превышает 10–12 градусов, земляные работы и подпорные стенки обойдутся в космическую сумму.
3. Необходимость непрерывного процесса: заливка бетона должна пройти в один присест, вариант «сегодня замесим руками пару ведер, а завтра продолжим» здесь не работает.

Виды плитных фундаментов: от классики до УШП

В зависимости от архитектуры, теплотехнических расчетов и бюджета, проектировщики подбирают разные разновидности плитного фундамента для частного дома. Каждый формат решает конкретную задачу.

Сегодня активно применяются 3 основные варианта монолитной плиты:

1. Классическая монолитная плита под дом — ровная железобетонная плита одинаковой толщины по всей плоскости. Просто армировать, легко рассчитывать, но нужно дополнительное финишное утепление и стяжка поверх готового бетона.
2. Ребристая конструкция (ребрами вниз или вверх) — оптимальный выбор на пучинистых почвах. Ребра жесткости, уходящие в землю, усиливают сопротивление на изгиб, при этом толщина основной фундаментной плоскости между ребрами снижается, что хорошо экономит недешевый раствор.
3. Утепленная шведская плита (УШП) и финский вариант (УФФ) — это высший пилотаж загородного домостроения. Здесь объединены утепление, дренаж, выводы канализации, контуры теплого пола и идеально гладкая поверхность под укладку ламината или плитки.

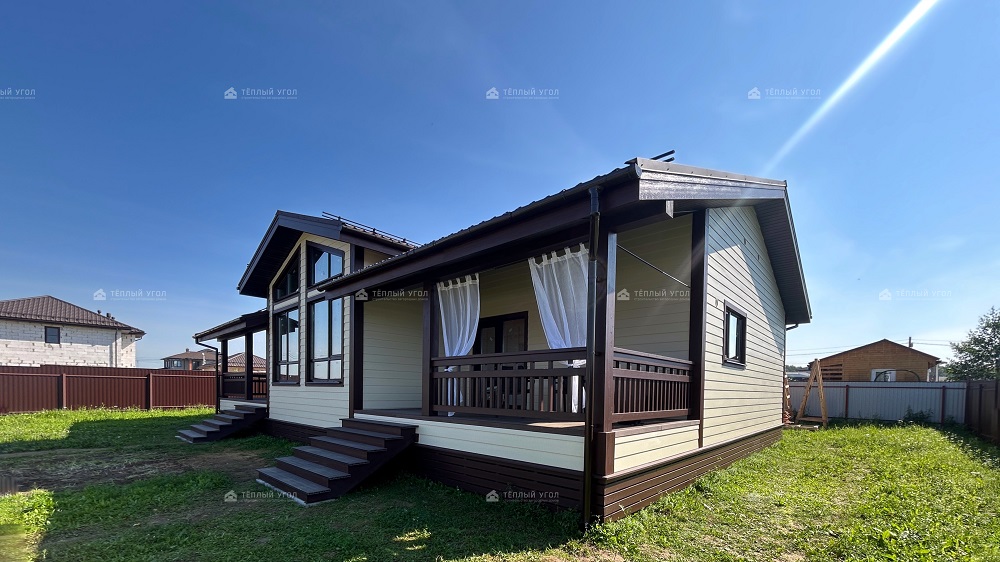

Построенный нами каркасный дом в Березовый Парк-4

Расчет параметров: глубина, высота и толщина плитного фундамента

Перед тем как заказать проект, полезно понимать основные размеры будущего фундамента. Избыточный запас прочности бьет по карману, а недостаточный — создает риски для всей постройки.

Проектирование опирается на строгие строительные нормы и правила (СНиП), и для каркасников расчеты достаточно простые.

Толщина плитного фундамента напрямую зависит от веса строения. Для тяжелого кирпичного особняка льют плиту в 300–400 мм, но под каркасный дом такой объем бетона просто не нужен. Под легкие деревянные конструкции толщина должна составлять 200–250 мм для плоской плиты, либо 150–200 мм для ребристого варианта. Лишние кубометры бетона лишь бессмысленно увеличат вес основания.

Читайте также: Как выполняется расчет веса каркасного дома?

Глубина плитного фундамента для двухэтажного или одноэтажного дома обычно небольшая — от 30 до 50 см от уровня грунта. Это типичное мелкозаглубленное сооружение.

А вот высота плитного фундамента над отмосткой должна быть не менее 200–300 мм. Каркасным стенам жизненно необходима защита от брызг во время затяжных осенних ливней и снежных заносов в зимний период.

Устройство монолитной плиты: слои «пирога»

Надежность плитного фундамента на 70% зависит от того, что спрятано под ним. Если нарушить последовательность технологических слоев, бетон не выдержит природных подвижек, какими бы прочными ни были арматурные прутья.

Правильная технология строительства плитного фундамента для дома напоминает многослойный пирог, где каждый слой отвечает за свою функцию:

• Геотекстиль плотностью 250–300 г/м² стелят на дно вырытого котлована, чтобы слои щебня и песка не тонули в глине и не заиливались.
• Далее идет песчано-гравийная подушка. Песок отсыпают послойно порциями по 10–15 см, проливают водой и тщательно утрамбовывают виброплитой до плотности не менее 0,95. Затем идет слой гранитного щебня мелкой фракции для расклинцовки.
• Делают закладные гильзы под инженерные коммуникации. Трубы канализации, водопровод, кабели ввода электричества монтируют именно сейчас. Пробивать готовую плиту позже — грубейшая ошибка.
• Подготовка под монолитную плиту — укладка профилированной мембраны или заливка тощей бетонной стяжки (класс B7.5) толщиной 50 мм, создающей ровное твердое основание.
• Обустройство гидроизоляции и терморазрыва. Разбираясь, как утеплить плитный фундамент, проектировщики сходятся на использовании плит экструдированного пенополистирола (XPS) с прочностью на сжатие от 400 кПа. Плотный слой утеплителя укладывают с перехлестом швов, исключая мостики холода под всей площадью дома.

Плитный фундамент своими руками: пошаговая технология строительства

Когда подготовительные этапы завершены, начинается непосредственное строительство плитного фундамента. Мы распишем этот процесс поэтапно для тех, кто решил сделать его своими руками.

Разметка, выборка грунта и подушка

Первым делом выполняются земляные работы: снимается плодородный слой почвы, дно котлована подчищается вручную до горизонтали. С помощью оптического нивелира строители проверяют диагонали площадки: допустимая погрешность не должна превышать 10 мм.

После этого послойно укладывается и трамбуется подушка из песка и щебня на подготовленной поверхности.

Опалубка и армирование

По периметру монтируется жесткая щитовая опалубка из доски толщиной 40–50 мм либо ламинированной фанеры. Снаружи устанавливают подкосы с шагом 80–100 см, ведь сырой бетон выдерживает огромное распирающее давление и легко ломает хлипкие доски.

Далее вяжется силовой скелет плиты. По правилам укладываются два яруса сетки из рифленой арматуры А500С диаметром 10–12 мм с шагом ячеек 200х200 мм. Верхний и нижний ряды связываются между собой специальными поддерживающими элементами («лягушками»).

Арматура ни в коем случае не должна касаться утеплителя — нижний ярус обязательно выставляют на пластиковые фиксаторы-«стульчики», формируют защитный слой бетона толщиной 35–40 мм.

Построенный нами каркасный дом в Воздвиженске

Заливка монолитной плиты фундамента и уход за бетоном

Финальный очень важный этап — заливка монолитной плиты фундамента. Для качественного основания нужен товарный бетон класса прочности не ниже В22.5–В25 (соответствует марке М300–М350), с морозостойкостью F150 и водонепроницаемостью W6. Заливка плитного фундамента выполняется автобетононасосом за один рабочий день.

Важно понимать, как залить монолитную плиту. Раствор подается равномерно по всей площади, не допуская схватывания отдельных зон, чтобы исключить возникновение холодных швов.

Свежий раствор обязательно уплотняют глубинными вибраторами, выгоняя микропузырьки воздуха. После выравнивания плиту накрывают плотной пленкой. В жару поверхность поливают водой несколько раз в день, не давая бетону пересыхать, а в холодный сезон при необходимости подключают греющие провода.

Читайте также: Как сэкономить на строительстве дома: советы наших опытных прорабов

Фундамент монолитная плита своими руками: риски и частые ошибки

Желание сэкономить и выполнить строительство фундамента монолитная плита своими руками вполне объяснимо. Но любая скрытая оплошность под полуметровым слоем бетона обернется огромными расходами на переделку.

Многие люди, планируя построить основание самостоятельно, опираются на видео в интернете и допускают типичные ошибки:

1. Недостаточная трамбовка песчаной основы. Подушку слабо укатали, песок просел под тяжестью дома, угол плиты провис — и по каркасу пошли деформации.
2. Пропущенные гильзы коммуникаций. Забыли заложить трубу под канализацию — и монолит приходится резать тяжелым алмазным буром, нарушается структура армопояса.
3. Попытка замешивать раствор самостоятельно. Сделать вручную 20–30 кубометров качественного бетона невозможно физически. Пока замешивается очередная порция, предыдущая уже схватилась. В итоге получается не крепкий монолит, а крошащийся слоеный пирог.

Надежный правильный плитный фундамент требует строгого соблюдения СП 22.13330, наличия тяжелой трамбовочной техники, бетононасоса и как минимум 4 опытных рабочих на приемке смеси. Без должного опыта риск испортить дорогостоящие материалы слишком велик.

Для теплого каркасного дома монолитная плита — прекрасный выбор. Она убирает вибрации перекрытий, не боится влаги, защищает от грызунов и отлично накапливает тепло внутри дома. Грамотно построенное основание служит свыше сотни лет без ремонтов.
